1. 概 述
CP8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕捉電流波形；高精度，在電流測量量程范圍內，精度高達1%，滿足大部分測試領域的需要；兩個量程可供選擇，方便小電流測量；自動消磁調零功能，使用方便；聲光過流報警功能，提醒量程切換；電子輕觸式按鍵設計，使用壽命更長；標準的BNC輸出接口，可匹配任何廠家示波器。
CP8030B/H體積輕巧，可在當前擁擠的電路板中使用自如；小型鉗夾可以在緊張的空間中探測電流，同時仍能夾住直徑達5mm的導線；可以測量30A的連續電流和50A的峰值電流，CP8030B提供50MHz的帶寬,CP8030H提供100MHz帶寬；探頭具有30A (10X)和5A (1X)兩個量程可選擇，5A (1X)量程特別適用于小電流測量，分辨率高達1mA。
型 號 | CP8030H | |||

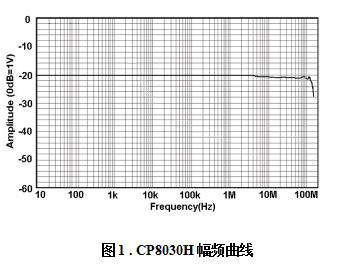

帶寬(-3dB) | CP8030H | DC-100MHz (圖1) | ||
上升時間 | CP8030H | ≤3.5ns | ||
連續電流 最大值 | CP8030H | 30Arms圖2 | ||
峰值電流 | 50Apk | |||
量程 | 5A | 1X衰減 | ||
30A | 10X衰減 | |||
過流報警值 | 5A | ≥5A | ||
30A | ≥50A | |||
電流 傳輸比 | 5A | 1V/A | ||
30A | 0.1V/A | |||
分辨率 | 5A | 1mA | ||
30A | 10mA | |||
精度 (DC,45-66Hz，最大連續電流) | 5A | ±1%±1mA | ||
30A | ±1%±10mA | |||

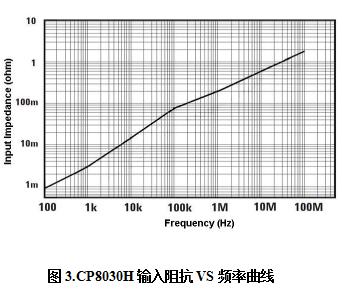

輸入阻抗 | CP8030H | 參考圖3 | ||
延時 時間 | 探頭主機 | 14ns | ||
BNC(1m) | 5ns | |||
終端負載要求 | ≥100kΩ | |||
供電方式 | DC 12V/1A（標配適配器） | |||
絕緣線電壓 | 600V CATII 300V CATIII | |||
安全符合標準 | EN61010-1: 2010 | |||
EMC符合標準 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | |||
